聚合物过滤系统

全世界超过3000套系统

用于所有聚合物加工需求

除了聚合物滤芯外,我们还设计和生产整个过滤器系统,包括用于分批处理的在线系统以及用于连续和不间断使用的双工系统。颇尔过滤器系统融入通过我们的卓越流动建模和CAD/CAM技术实现的进步,用于全世界的聚合物加工行业关键应用。先进的计算机建模使得颇尔工程师能够优化每个滤芯管束、分流阀和滤壳的流场设计。从而产生最小压降的过滤器系统,无低流量区域,实现过滤器更换期间的最长工作寿命。

颇尔在线系统使得对采用分批工艺的用户能够在所有性能水平下过滤。在线或“单一”系统使用单个滤壳,在所需效率水平下过滤。这些滤壳方向可以水平或竖直,容纳盘式或烛式。在线滤壳的流量范围几乎无限-根据系统要求,使用过1到250个滤芯。每个滤芯尺寸都针对您的应用、工艺条件和质量要求。正如我们的所有颇尔过滤器系统一样,它们专门用于降低流动面积,缩短总停留时间并易于更换过滤器。



根据您的流量、滤芯类型、更换时间和预算,可选各种选择。水平外壳可以提供“硬背”功能-使得用户在更换过滤器时,可以简单断开滤壳与耐磨板并将其取出,不需要断开工艺管线。直通型设计还有其它选择,用于避免过多弯头和转弯,有助于保持停留时间和低压降。



垂直的单滤壳还提供各种选择。同样可选“硬背”或吊罐设计。因为吊罐自对齐且只需要拆卸6根螺栓,不需要断开任何工艺连接,使得更换快速且高效。

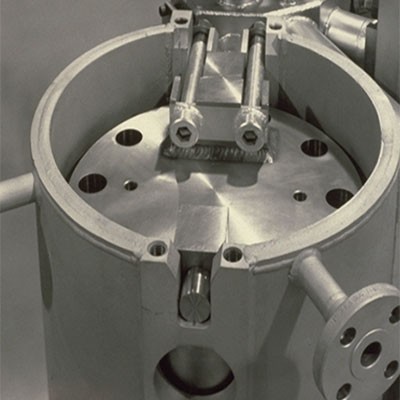

self aligning inline system

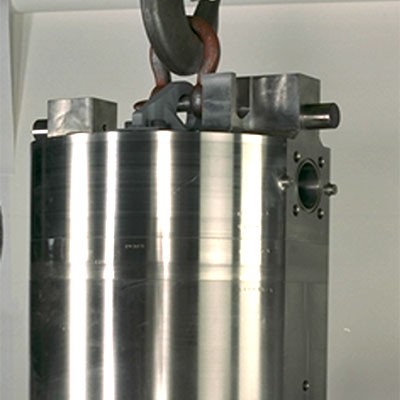

自对齐吊罐设计

self aligning inline system

简单、快速安装螺栓。

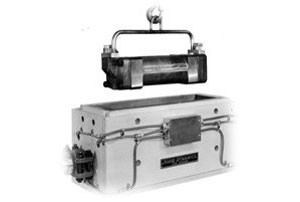

horizontal inline system

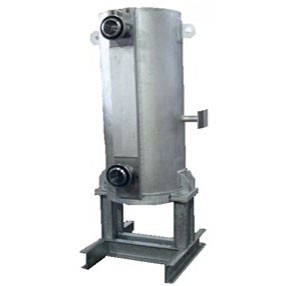

vertical inline system

连续过滤系统

颇尔连续过滤系统(CPF)使用并行过滤器回路,能够进行连续不间断的过滤。
颇尔连续过滤系统(CPF)使用并行过滤器回路,能够进行连续不间断的过滤。
更多信息

我们的CPF过滤装置及滤芯易于操作和维护,滤壳更换时,无需断开热合接头和拆卸相互连接的管道。因此,可在30分钟内完成CPF滤壳更换。可以根据需要改进流动性能的特定应用设计定制系统,所有CPF系统都设计实现安全、可靠的均匀加热。



使用时,在达到预定压差前,使用一个滤壳和滤芯组件。然后,通过操作两个手轮或一个自动执行机构,按正确顺序复位滑阀,逐步切断流向滤芯“已污染”的滤壳介质,并改变介质流向,使介质流往滤芯清洁的备用滤壳。排气阀可在备用滤壳进料过程中净化空气,以保持系统压力平衡,并防止工艺物料流中夹杂空气。更换完毕后,拆下“已污染”的滤壳/滤芯组件,换上清洁组件。CPF可使用烛式或盘式。根据您的工艺需要,可能聚合物过滤器设计将最适合你。

100系列CPF系统-用于低流量的应用。





我们的CPF型100系列产品为紧凑设计式标准水平过滤装置及滤芯,尤其适用于低流量和/或具有空间限制的应用场合。阀门可手动操作并实现顺利的“无扰动”换向,不会干扰下游流程。



几乎所有100系列型号在拆卸滤壳和安装过程时都只需操作2根螺栓。由于不断开工艺连接并加入操作夹具,过滤器束更换简单且高效,在并行滤壳持续工作和过滤聚合物熔体时完成更换。

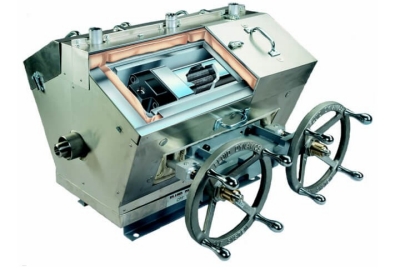

cpf 100 system

设计标准:



  • 系统压力:最高345巴
  • 系统温度:最高330℃
  • 压差:最高210巴(取决于滤芯结构)
  • 热合:液体、蒸气或电气



连接:



  • 工艺:标准对头焊接:可选卡箍或法兰型。
  • 热合:标准对头焊接。可选法兰型。



构成材料:



  • 阀体304型不锈钢
  • 滤壳:17-4 PH型不锈钢
  • 阀座和密封圈:铝
  • 封装:RYTON®标准(可选其它)
  • 换热器:碳钢、双层结构(液体或蒸气)、铝材(电气)
  • 绝缘隔热:带标准不粘外壳的高温玻璃纤维层
    (提供不锈钢外壳)







200系列CPF系统-用于特殊要求和/或低流量的应用。





我们的CPF型200系列产品是专为特殊需求及/或大流量应用场合设计的大型垂直过滤装置及滤芯。具有手动操作或全自动操作模式以及计算机控制功能。凭借完整的计算机控制式阀门组件,200型产品可保证始终顺利的“无扰动”换向,并显著减少操作人员的失误和安全风险。



在200 CPF型过滤装置及滤芯中,过滤器壳体和换热器构成一个简易的自调机构,可在30分钟内拆卸和安装过滤器壳体。类似于100系列,安装/拆卸只需操作6根螺栓。由于不断开工艺连接并加入操作夹具,过滤器束更换简单且高效,在并行滤壳持续工作和过滤聚合物熔体时完成更换。

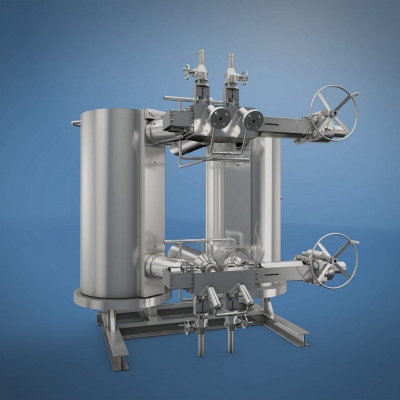

200 series cpf system

设计标准:



  • 系统压力:最高345巴
  • 系统温度:最高330℃
  • 压差:最高210巴(取决于滤芯结构)
  • 热合:液体、蒸气或电气



连接:



  • 工艺:标准对头焊接:可选卡箍或法兰型。
  • 热合:标准对头焊接。可选法兰型。可选成套加热双联管路组件。



构成材料:



  • 阀体17-4或304型不锈钢
  • 滤壳:17-4或304型不锈钢
  • 阀座:铝
  • 滤壳密封:不锈钢O型圈
  • 封装:RYTON®标准(可选其它)
  • 换热器:碳钢、双层结构(液体或蒸气)、铝材(电气)
  • 绝缘隔热:带标准不粘外壳的高温玻璃纤维层
    (提供不锈钢外壳)

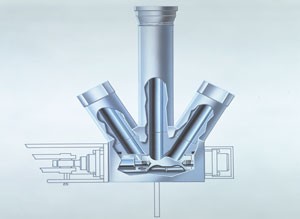

分流阀







diverter valve

连续过滤系统的一个最重要方面是分流阀。它们专门用于聚合物熔体应用以及聚焦于无冲击和透明更换。颇尔系统采用特殊设计的滑阀式分流阀,此类阀门具有独特的可靠性。压力均衡的滑阀设计运行平稳,只需最小作用力即可稳定运行。



通过采用最先进的计算流体动力学(CFD)分析,颇尔开发了波纹状滑阀,可优化流经阀门的聚合物流路。该阀门避免出现聚合物会堵塞的低速流动区域。滑阀几何结构可产生独特流路,实现最佳停留时间分布,使聚合物平滑流过阀门。请联系我们,了解该阀门如何提升终端产品质量的更多信息。

我们知道客户有时购买用于高通量管路的全尺寸系统。因此,我们设计了单滤芯滤壳,专门用于试验、研发和实验室规模作业。这种试验聚合物过滤器系统可安装10英寸(25.4cm)、20英寸(50.8cm)、35英寸(88.9cm)长度的滤芯。滤壳材质为316L不锈钢,以保证滤壳强度、相容性和耐腐蚀性。



它们可安装风机和Ultipleat Plus烛式滤芯,采用直通型设计。快速连接/断开接头易于安装和拆卸,通气接头和端口用于测量压力和温度,辅助工艺开发。还可选择定制设计-请联系我们的专家,了解选择所需正确单金属滤芯滤壳的更多信息。

让我们一起找到最好的解决方案。

让我们取得联系。我们希望立即与您分享我们创新的过滤解决方案。联系我们知识广博的行业专家,了解我们如何为您提供帮助。感谢您的咨询,我们期待很快能为您尽到绵薄之力。
