当芯片工艺节点一路杀到2 nm，晶圆厂里最关键的或许不再是光刻机，而是那些看似不起眼的滤芯。
原因很简单：在10 nm时代，一颗5 nm的微粒可能只是良率表上的一个红点；到了2 nm，同一颗微粒就足以让整片价值数万美元的晶圆直接报废。更棘手的是，这些微粒往往诞生于最危险的角落——WET Bench、HF、BOE、SC-1、SPM……每一种化学品都足以在眨眼间把普通滤膜腐蚀成蜂窝。于是，一场“既要极致洁净，又要极致耐腐蚀”的拉锯战在Pall最新一代WET filter上悄悄打响。

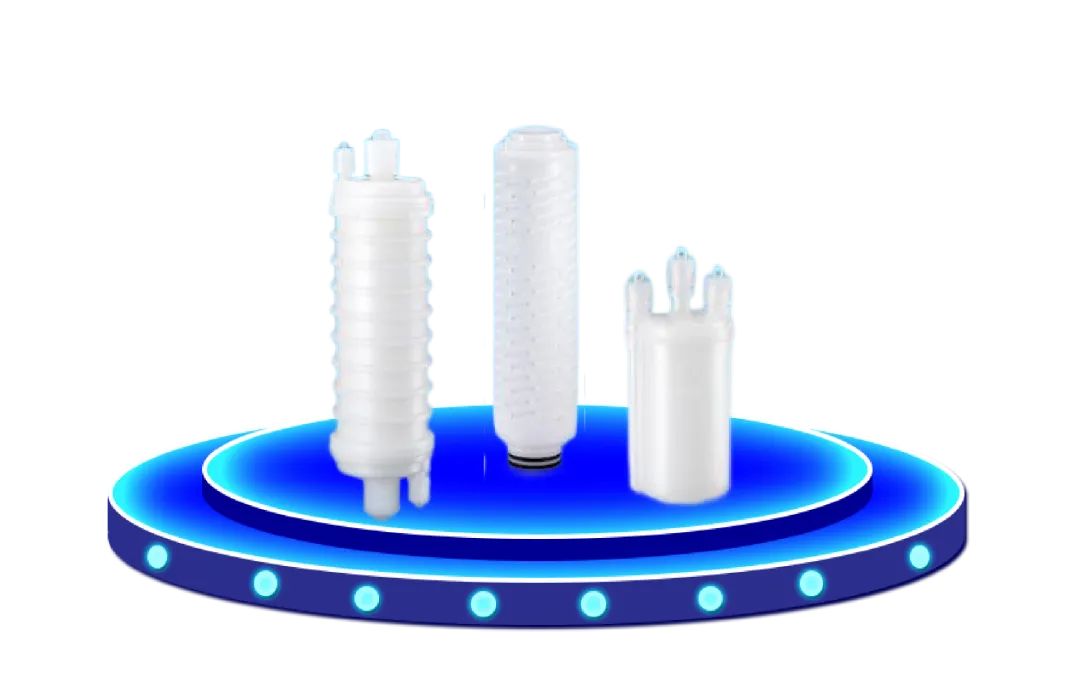

PALL WET filter
走进Fab的湿法区域，你会看到一排排亮白色的过滤壳体整齐列阵，外壳上低调的“Pall”字样并不起眼，但里面那张深藏的膜，才是整个清洗工艺真正的“隐形守门人”。
针对应用点位，从HAPAS到PTFE，Pall采用不同膜/不同结构的滤芯设计，为每一步清洗匹配最合适的守门人。
HAPAS
HAPAS，全称High-Asymmetry Polyarylsulfone，中文可以译成“高非对称聚芳砜”。听名字拗口，却大有文章。
这张膜呈现出一种“山脉—峡谷”般的立体结构：上游是连绵的“高原”，提供巨大纳污空间；下游则是刀削斧劈的“峭壁”，只留下精准到纳米的通道。正是这种非对称设计，让Pall WET filter在流量与压降之间取得了近乎“反物理”的平衡——同样10英寸滤芯，传统对称膜的流量极限是20 L/min，而Ultipleat® SP DR系列可以稳稳冲到30 L/min以上，压降却反而低40%。换句话说，产线工程师再也不用在“多快”与“多干净”之间做选择题，直接“全都要”。
PTFE
PTFE，全称聚四氟乙烯。孔洞致密提供高的拦截效率，也极耐腐蚀，让高黏度的SPM药液铺开；而整张膜材像一道天罗地网，把哪怕只有几十个原子大小的微粒也牢牢截住。最近几年，颇尔不断优化的技术已经让PTFE膜的过滤器产品精度提升到1nm甚至是sub 1nm级别，以满足客户不断变化的终端应用场景。
当然，仅有精密的孔径的膜材还远远不够。WET Bench的腐蚀环境堪称“地狱级”：170 °C的SPM混合液里，普通PVDF或PP滤芯往往撑不过几小时就软化变形；而HF槽里，氟离子像无数微型电锯，能把高分子链一段段切断。Pall给出的答案是“全氟全家桶”——滤芯骨架选用高纯度PFA，外壳与接口则是一体注塑的PFA，每一个O-ring都选耐等离子体的全氟弹性体。整套流体通道没有任何金属或普通塑料裸露。
如果你觉得“耐腐蚀”已经够硬核，那接下来的功能简直像“开挂”。在先进制程的清洗配方里，药液往往被氮气饱和后送入腔体，但高速循环、温度陡变依旧会析出气泡。这些微米级气泡一旦吸附在晶圆表面，就会形成“气桥”，后续沉积的薄膜出现空洞或剥离，最终变成电性失效。Pall把“除气”直接做进了滤芯：设计了一套排气通道，像赛车尾翼一样把气泡“卷”到壳体顶部，再通过微孔疏水膜实时排出。
实测数据显示，同样一条30槽SPM清洗线，加装除气滤芯后，晶圆表面缺陷密度从每平方厘米0.08颗降到0.05颗，良率提升整整2个百分点。对于月产10万片的12吋厂，这意味着每月多出2000片可出货晶圆——按现行代工价折算，直接带来上百万美元新增营收。
故事还没完。

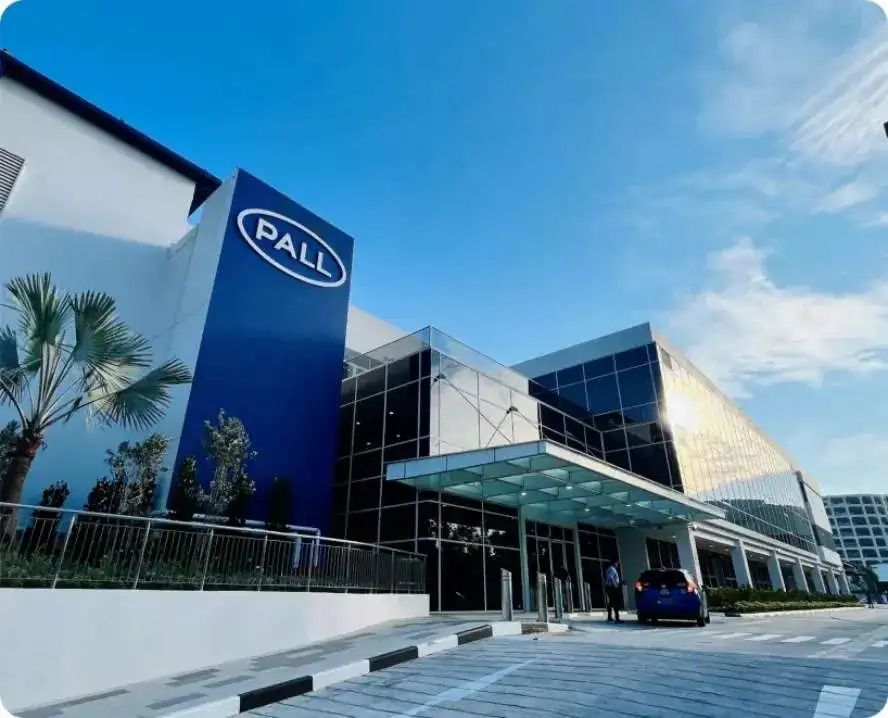

为了让客户享受更快的供应链以及更好的服务， 颇尔在新加坡的新工厂已于今年正式投入运营！该工厂总投资1.5亿美元，新增Litho光刻和WET湿法化学两条重要产品线，为亚太地区先进工艺节点的逻辑和存储芯片制造提供强有力的支持。新加坡工厂将作为颇尔亚太地区客户的区域枢纽，满足日益增长的亚太尤其是中国地区的快速增长。
总结
从28 nm到2 nm，晶圆的线宽缩小了14倍，而Pall WET filter的孔径也从20 nm一路下探到sub 1 nm，整整追平了工艺节点的迭代速度。
有人说，半导体产业最浪漫的地方，是把“看不见的战场”做到极致。当你在深夜的Fab里，听到WET Bench轻轻的嘶嘶声，那是强酸在流动，也是一颗颗“看不见的守门人”在默默工作——它们用一张不起眼的膜，把2 nm的危机挡在晶圆之外，把百亿晶体管的梦想稳稳托举到未来。
